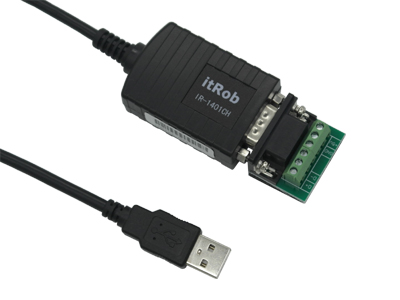

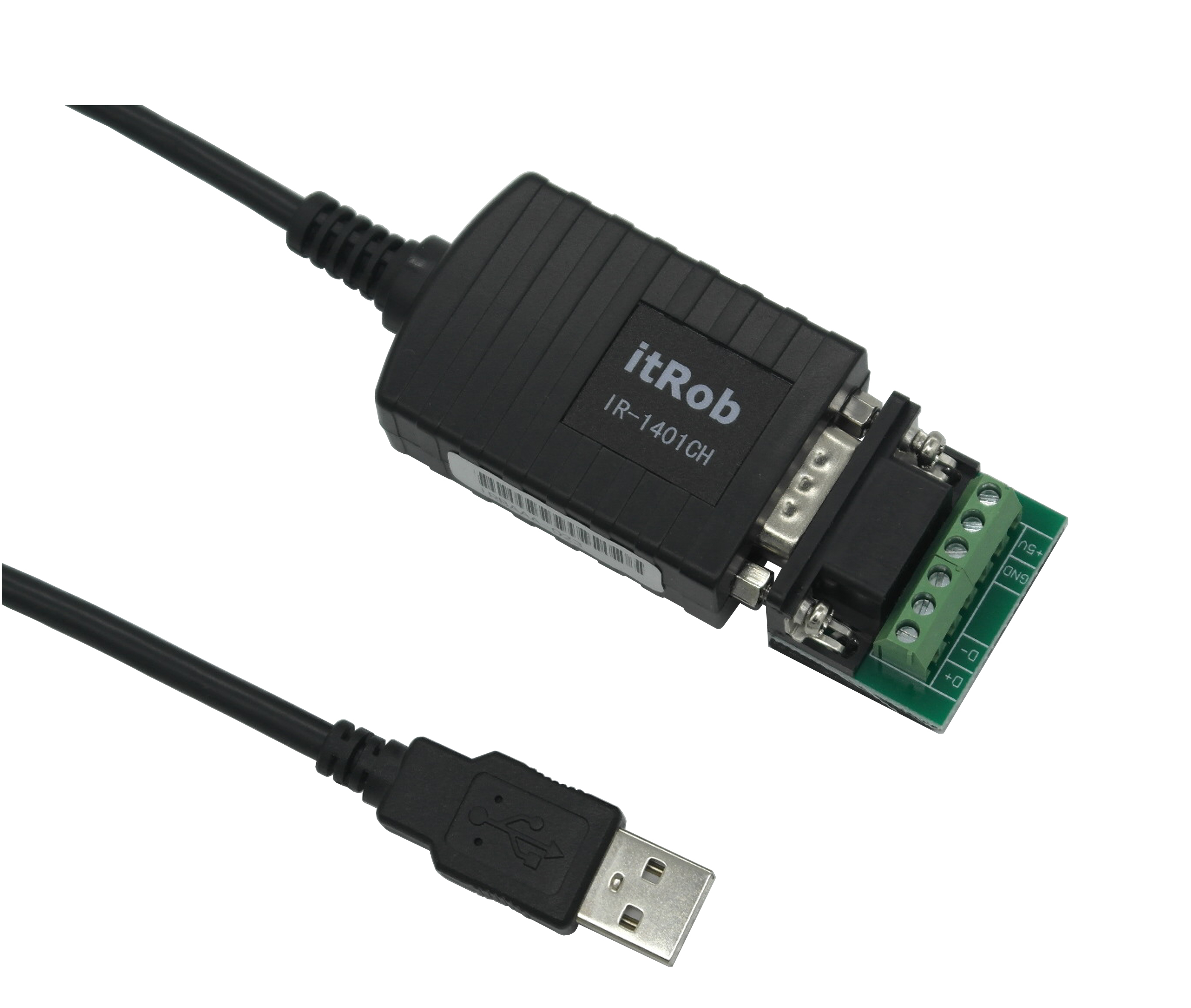

型号:IR-1401CH
名称:USB转单口RS-485转换器(防雷保护、高速型)







用户手册:《IR-1401CH用户使用手册》
典型应用:IR-1401CH典型应用
驱动下载:IR-1401系列产品驱动
高速串口测试软件下载:IRCOMM
 产品简介

    IR-1401CH是一款通过USB转成一路RS-485的袖珍型转换器,RS-485端最高速率可达3Mbps。可实现高速RS-485设备/网络与具备USB接口电脑主机的连接与通讯,其虚拟串口所提供的透明的传输模式使原来针对计算机标准串口所编写的应用程序无须做任何更改即可实现与RS-485设备/网络的连接。

    本产品外形小巧美观,携带方便,特别适合笔记本电脑以及那些计算机串口数量不够的应用环境下使用。

 性能指标
  ◆USB(Universal Serial Bus)Rev1.1 兼容
  ◆USB信号: VCC,DATA+,DATA-,GND,FG
  ◆RS-485信号:D+、D-
  ◆工作方式: 异步工作
  ◆波特率: 75bps~3Mbps (自动流控)
  ◆传输距离: 1500米,USB口不超过5米
  ◆RS-485支持节点数: 32个节点(标准负载情况下)
  ◆接口形式: USB端AM(公)口,RS-485端DB-9M(针)口
  ◆USB供电,无需外加电源
  ◆DB-9M接口还提供+5V电源(即可用于给外部设备供电,也可用于给USB总线供电)
  ◆静态功耗0.04W以内,静态工作电流7~8mA以内
  ◆支持远程唤醒和电源管理
  ◆支持Windows95/98/2000/XP(推荐在Windows2000及以上系统)
  ◆支持Apple OS8/OS9
  ◆工作温度:-20℃~75℃
  ◆湿度:相对湿度0~95%
  ◆串口保护:600W浪涌保护、15KV静电保护
 使用说明

    安装完1401CH后,在系统属性的设备管理器栏,端口下会出现“Prolific USB-to-serial Comm Port(comX)"这个COMX就是通过IR-1401CH扩展出来的串口,应用程序直接对这个串口进行操作即可。

 应用领域
  ◆工控自动化系统
  ◆PLC和PLD
  ◆监视智能化系统
  ◆POS刷卡机、收款机系统
  ◆数据采集、控制系统等
