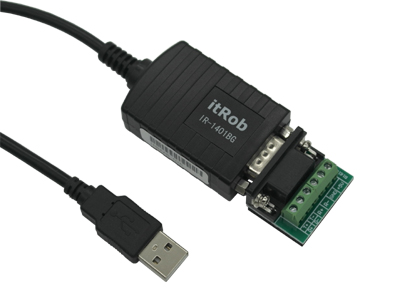

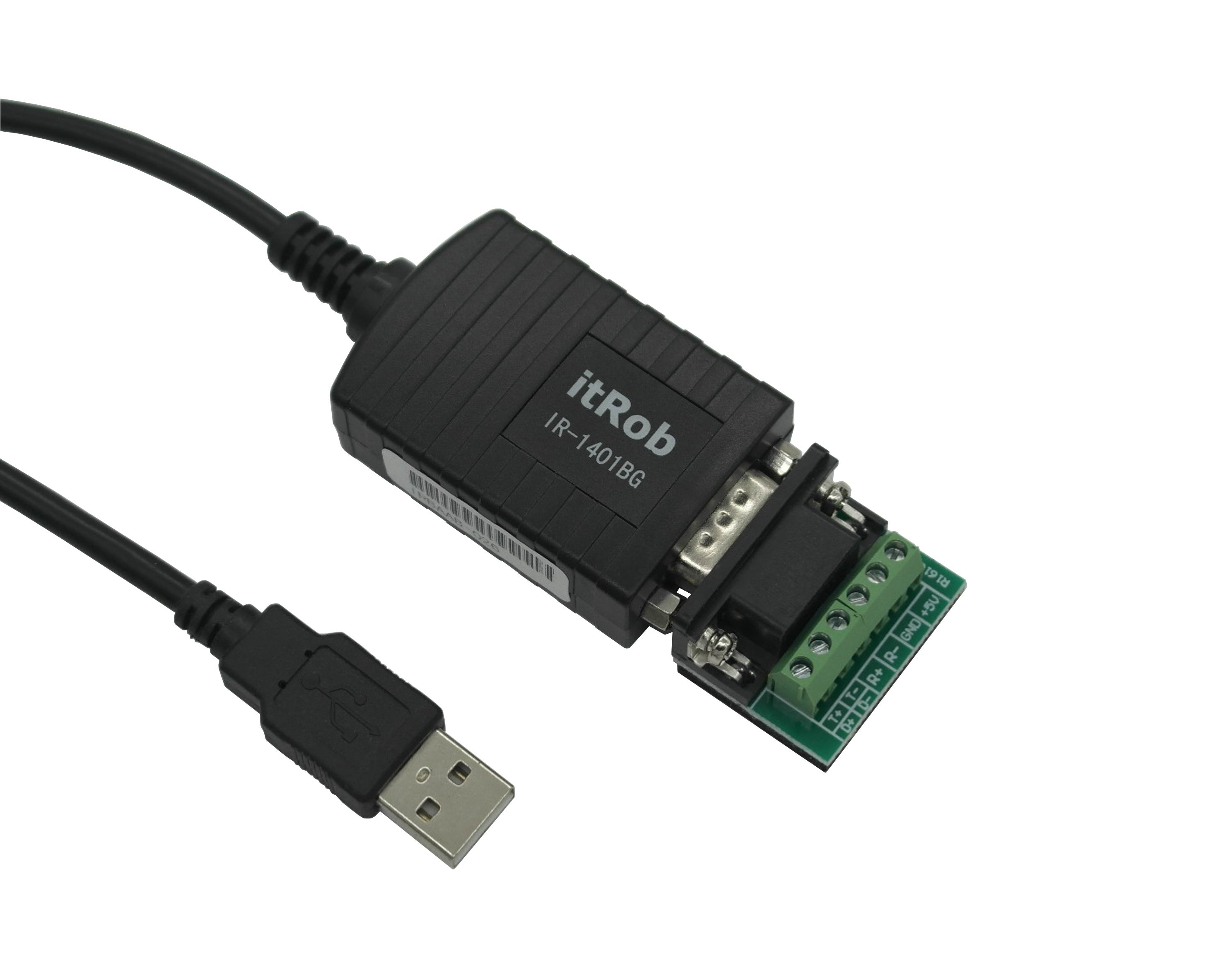

型号：IR-1401BG

名称：USB转单口RS-422/485智能型转换器(光电隔离型)

用户手册：《IR-1401BG用户使用手册》

典型应用：IR-1401BG典型应用

驱动下载：IR-1401系列产品驱动

高速串口测试软件下载：IRCOMM

产品简介

IR-1401BG是一款通过USB转成一路RS-422/485的袖珍型光电隔离转换器。可实现RS-422/485设备与具备USB接口电脑主机的连接与通讯，其虚拟串口所提供的透明传输模式使原来针对计算机标准串口所编写的应用程序无须做任何更改即可实现与RS-422/485设备/网络的连接与通讯。光电隔离功能可以有效防止来自RS-422/485总线的静电、雷击、浪涌和地电位差等对计算机造成的损害。

本产品采用异特路公司独有的422/485智能接口复用技术，其RS-422和RS-485接口共用同一信号针脚，而无外部的工作方式选择跳线/开关，产品可在内部实现自适应。

性能指标

  ◆USB（Universal Serial Bus）Rev1.1 兼容
  ◆USB信号： VCC,DATA+,DATA-,GND,FG
  ◆RS-422信号： R＋、R-、T＋、T-；RS-485信号：D+、D-
  ◆工作方式：异步工作
  ◆波特率： 75bps～120Kbps,自动流控
  ◆传输距离： RS-422/485端1500米,USB口不超过5米
  ◆RS-422/485支持节点数： 32个节点（标准负载情况下）
  ◆接口形式： USB端AM(公)口,RS-422/485端DB-9M(针)口
  ◆USB供电,无需外加电源
  ◆DB-9M接口还提供+5V电源(即可用于给外部设备供电，也可用于给USB总线供电)
  ◆静态功耗<0.06W,静态工作电流7～12mA
  ◆支持远程唤醒和电源管理
  ◆支持Windows95/98/2000/XP(推荐在Windows2000及以上系统)
  ◆支持Apple OS8/OS9
  ◆工作温度：-20℃～75℃
  ◆湿度：0～95%
  ◆防雷保护容量600W(开启电压7～8V)
  ◆光电隔离电压1500V

使用说明

安装完1401BG后，在系统属性的设备管理器栏，端口下会出现“Prolific USB-to-serial Comm Port(comX)"这个COMX就是通过IR-1401BG扩展出来的串口.系统直接对这个串口进行操作即可。

应用领域

  ◆工控自动化系统
  ◆PLC和PLD
  ◆监视智能化系统
  ◆POS刷卡机、收款机系统
  ◆数据采集、控制系统等
