产品中心->RS-232/422/485隔离中继与扩展设备->IR-1327AP

RS-232/422/485隔离中继与扩展设备

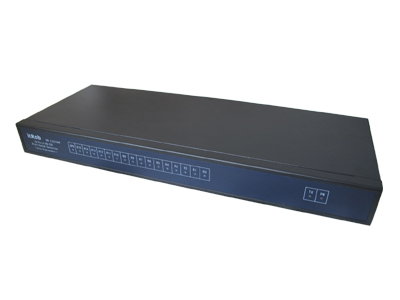

型号:IR-1327AP
名称:通道带地址的智能型16路RS-232分配器(集线器、HUB)


IR-1327AP是国内第一款端口可设地址的1分16路RS-232分配器!!

说明书下载      典型应用

相关链接->
RS-232分配器、集线器、HUB、共享器、带地址的232分配器以及RS-232切换器的区别


产品简介:
    IR-1327AP是一款通道可编程智能型1分16路RS-232分配器,也叫单通道软件控制型RS-232分配器。其独特的通道可编程(或通道可编址)功能可让用户通过主口向IR-1327AP发送ASCII格式命令以使指定的通道导通或关闭。

    IR-1327AP的通信口分为主口(Master Port)和从口(Slave Port)。主口端同时提供RS-232、422、485三种接口;从口端则提供16个RS-232接口。IR-1327AP可以有效的实现计算机与多个RS-232设备的连接。IR-1327AP内部采用主从式光电隔离方式,可以有效的使RS-232主从设备之间彼此隔离开来,避免因主从设备间的地电位差、以及静电、雷击和浪涌以及工业现场的强磁强电给RS-232主设备造成的干扰和损害。

    IR-1327AP内部有微控制器负责执行通道命令。为了增强系统的可靠性,其内部设有独立的硬件看门狗(WDT)电路,因此在实际应用中用户不用担心设备死机的问题。

    用户在使用IR-1327AP之前需要事先对其进行必要的参数设置。具体参数有通信波特率、起始通道号、起始通道地址、从口的上电初始值。参数的具体含义及设置方法参见《说明书》。


特  点:

◆ 主口端同时提供RS-232、422、485三种接口。
◆ 从口端可扩展出16路RS-232接口。
◆ 所有RS-232接口都采用三线通讯。
◆ 主从口之间具备3000V光电隔离保护。
◆ RS-485信号端具备100mA过流保护和600W防雷防浪涌保护。
◆ RS-485采用先进的自动流控技术,自动侦测RS-485信号流向,无须其它硬件流控信号。
◆ 通道的传输波特率自适应(50bps~120kbps),但IR-1327AP接收指令时的波特率需要事先设定。

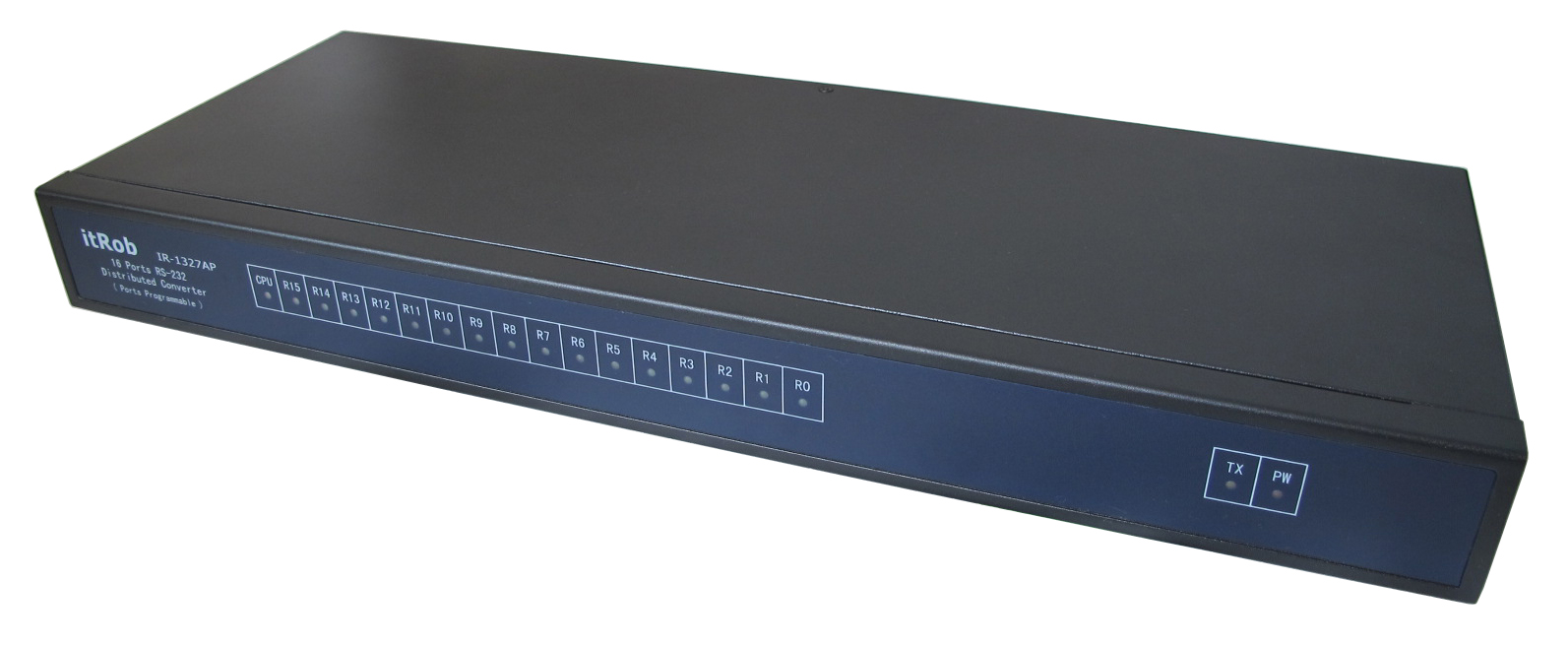

◆ 前面板提供电源指示灯(PW)、发送指示灯(TX)、接收指示灯(R0~R15)和CPU工作状态指示灯(CPU),方便用户查看设备工作状态。
◆ RS-232主口采用DB-9孔插口,方便用户通过DB-9直连线与计算机相连。
◆ RS-422/485接口采用接线端子,方便用户接线。
◆ 宽范围电源供电电压,电压范围+8V~+30VDC。
◆ 电源供电接口采用同心插座和接线端子两种,实际使用时接哪个接口都可以。
◆ 独创的通道编址技术,用户可对下行通道(从口)设定地址,地址范围为00~FF。
◆ 多个IR-1327AP可以级联以实现对更多通道进行控制。通过级联的方式可控的通道数量最多可达256个。
◆ 共有6条ASCII格式命令,2条工作命令(通道控制命令)、3条参数设置命令和1条设备版本信息读取命令。
◆ 内部有独立的硬件看门狗电路,有效防止程序跑飞导致的设备死机。
◆ 参数设置采用无跳线的软件命令设置方式,所有的设置参数全部保存于内部的EEPROM中,重新上电后自动载入,免
去因跳线接触不良而导致的参数载入错误。
◆ 产品外壳尺寸符合1U机架式设计,方便设备安装于1U机架。合金材质的外壳可有效防止电磁干扰,散热良好、坚固 耐用。

性能指标:
◆接口标准 符合EIA/TIA RS-232和RS-485标准
◆通道数量
主口:1个RS-232口,1个RS-422口,1个RS-485口
从口:16个RS-232口
◆工作方式
RS-232端:三线(TxD、RxD、GND)全双工
RS-485端:两线(D+、D-)半双工
RS-422端:四线(T+、T-、R+、R-)半双工
◆通信速率
通道速率:50~120Kbps (自适应)
指令速率:1200、2400、4800、9600、19200、38400、57600、115200 (单位:bps)
◆485支持点数 每个RS-485/422口支持最大32个节点(标准负载)
◆通信距离
RS-232:0~15m
RS-485:0~2Km (距离越远速率越低)
RS-422:0~2Km (距离越远速率越低)
◆485流控方式 自动流控(无须其它流控信号)
◆隔离电压 3000V(主从式隔离)
◆防雷启动电压 7V
◆防雷容量 600W/ms
◆静电保护 15KV
◆指令
命令格式:ASCII格式
命令数量:6条(2条通道控制命令+3条设置命令+1条读版本信息命令)
◆最小无故障工作时间 >100000小时
◆供电方式 外部供电
◆电源电压 +8V~+30VDC

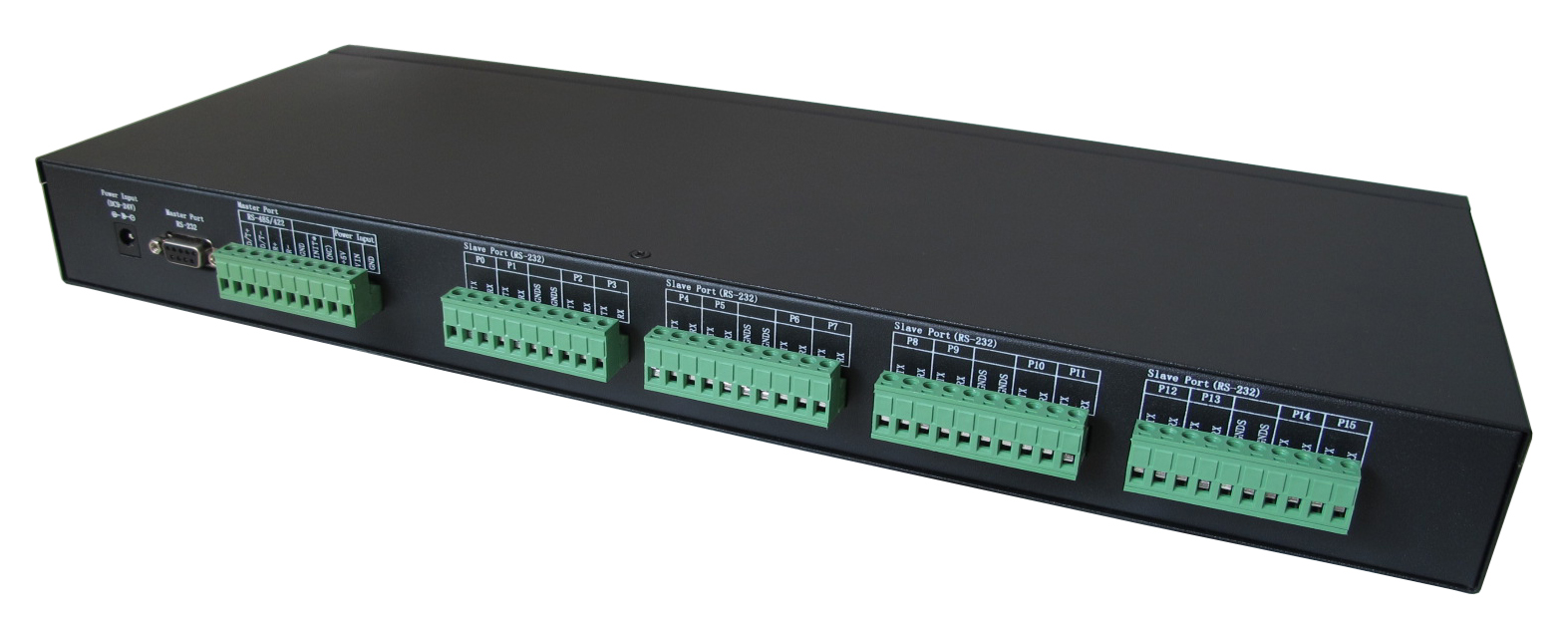

◆物理接口
信号端:信号端和电源端一律为10位一体式接线端子
电源端:同时提供接线端子和同心电源插座两种接口。
◆指示灯
1个发送灯(TX)、16个接收灯(R0~R15)、1个电源灯(PW)、1个CPU工作状态指示灯(CPU)
◆传输介子 普通平行线或双绞线
◆安装方式 标准1U机架式
◆环境温度 -40℃~85℃
◆环境湿度 0~95%
◆尺 寸:(参见说明书)
