RS-232/422/485接口转换器

型号:IR-1112B

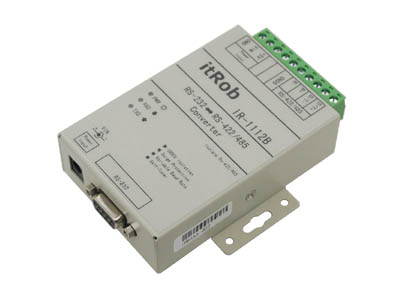

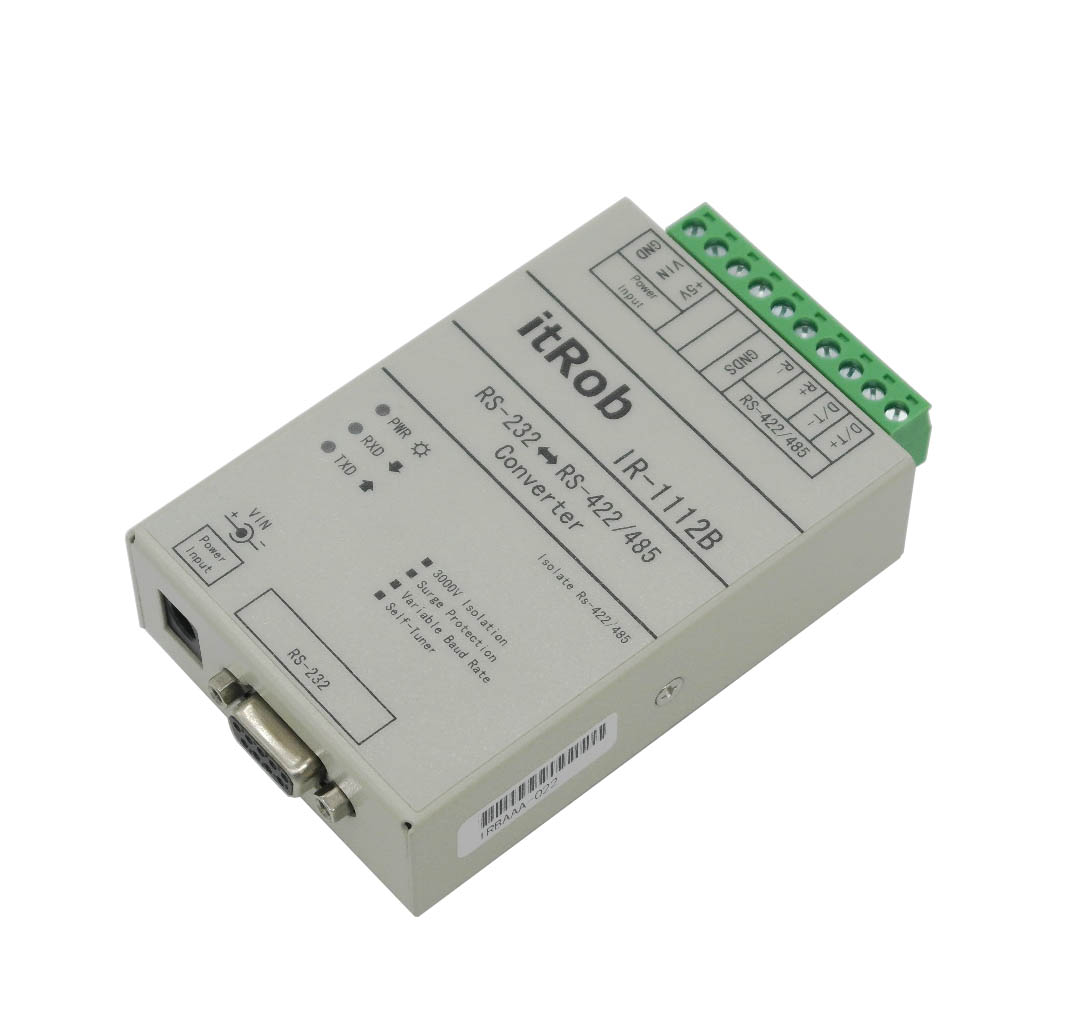

名称:有源工业级光电隔离型RS-232转RS-422/485转换器(隔离RS-422/485端)
产品简介:

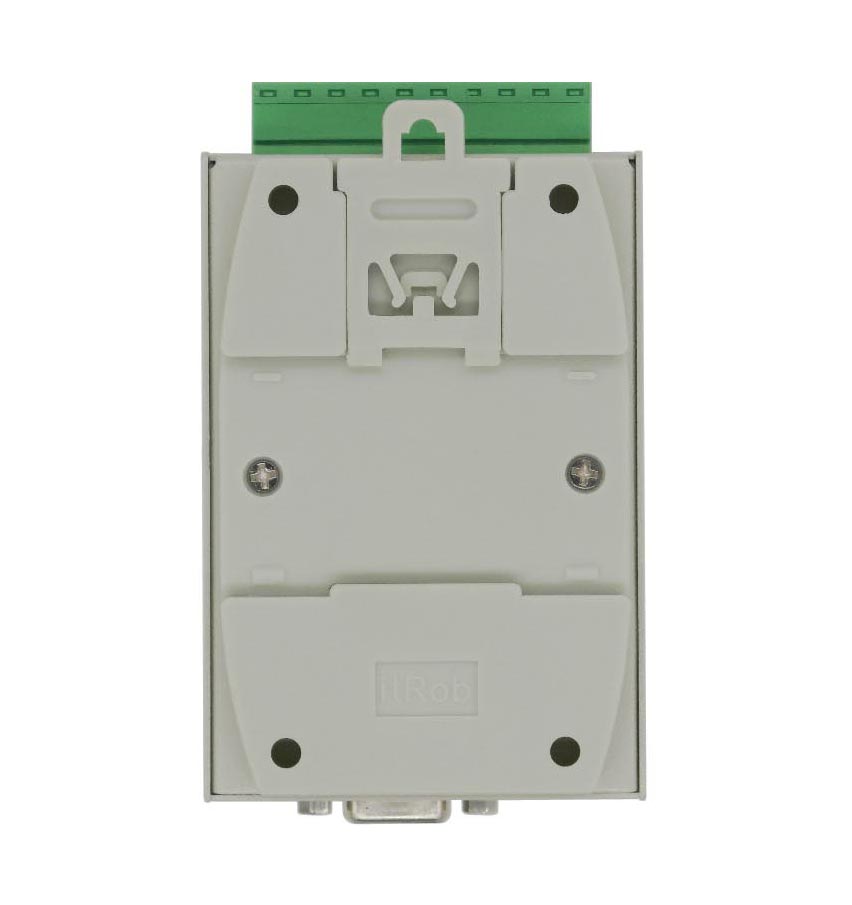

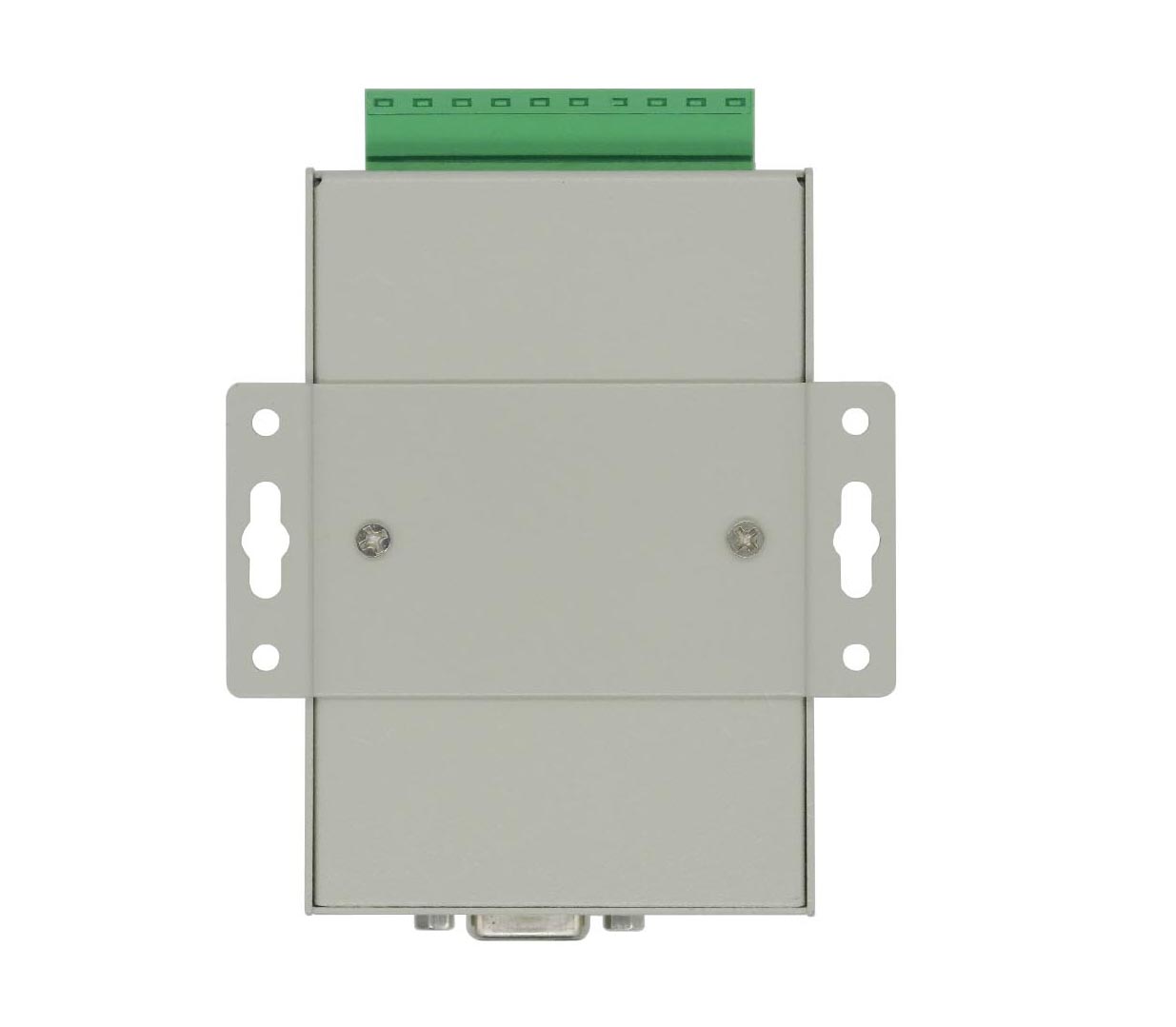

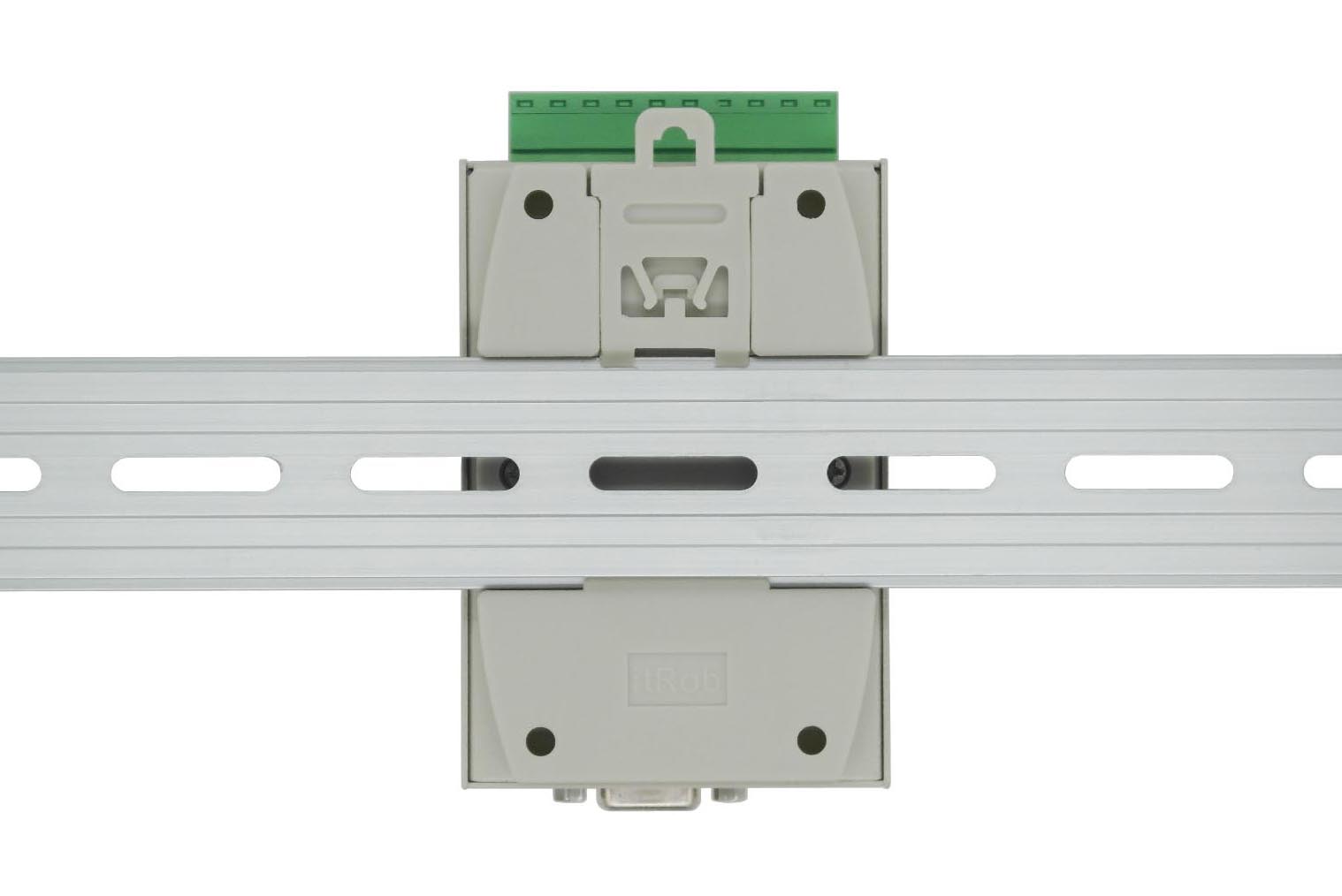

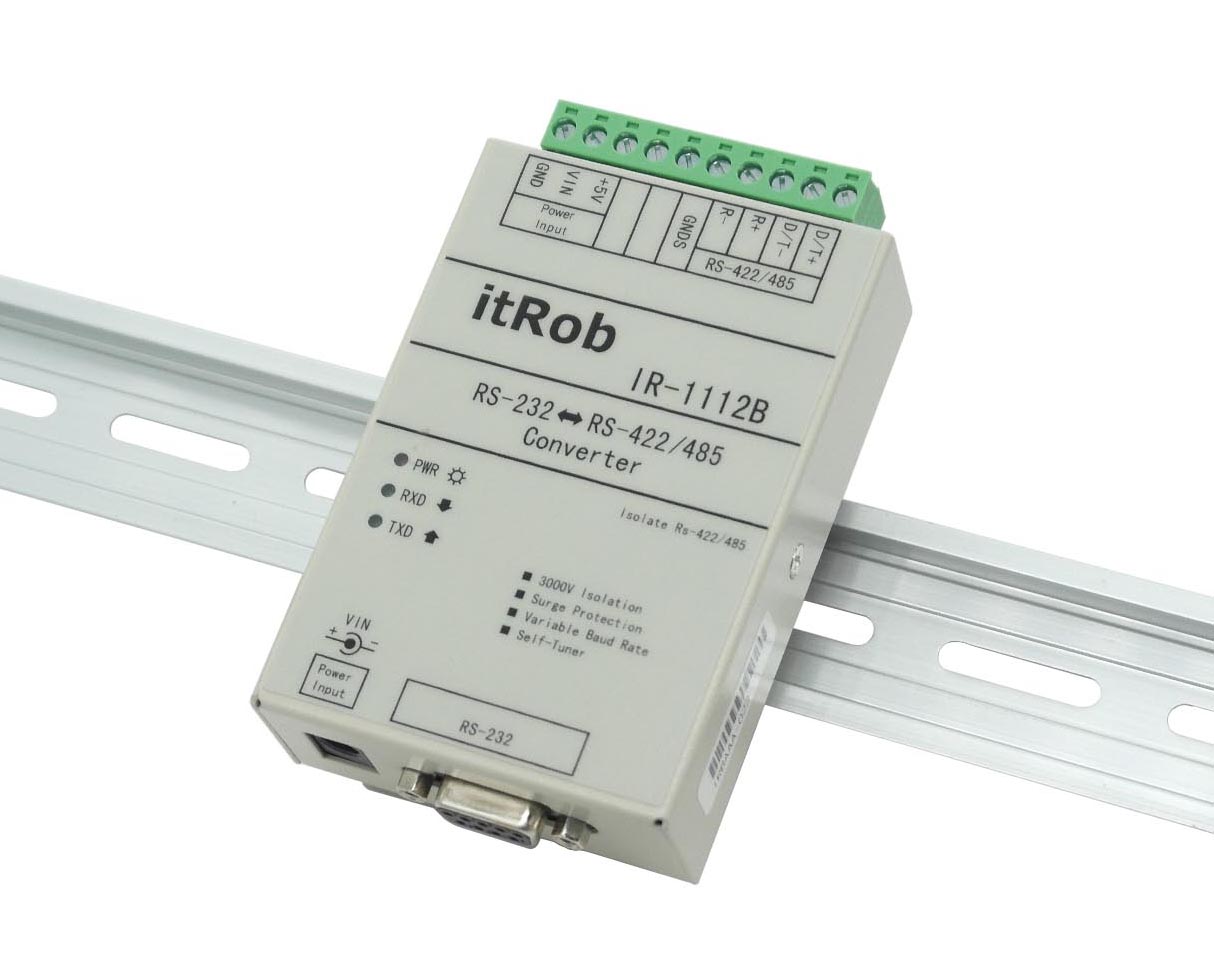

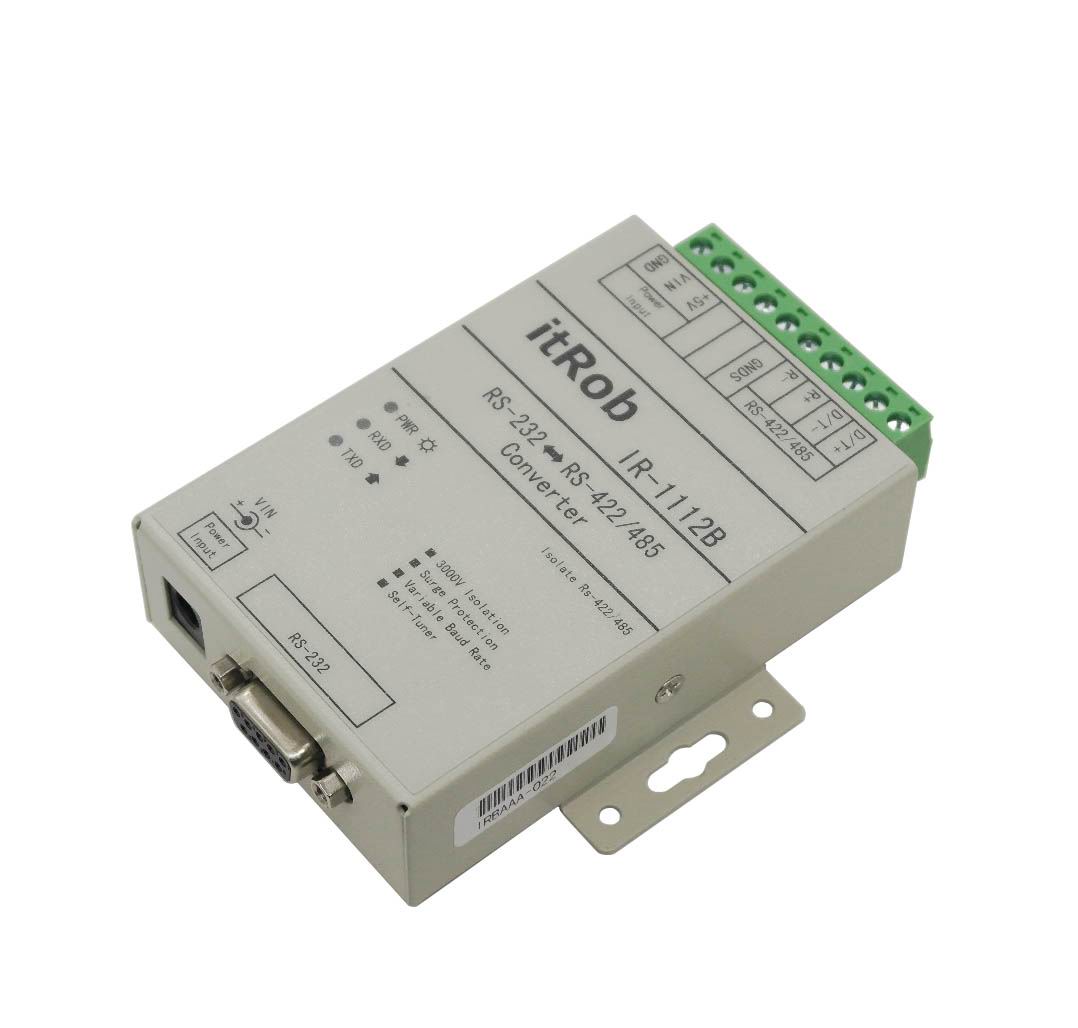

    IR-1112是一款有源工业级RS-232与RS-422/485光电隔离型接口转换器。采用合金金属外壳,既可实现壁挂式安装,又可以实现工业导轨安装。RS-422/485端采用自适应设计,无须外部的RS-422/RS-485工作方式选择开关,可以直接与设备连接使用,非常方便。在具备光电隔离功能的同时,在RS-422/485端还加入了防雷防静电保护措施。使其更适合于工业恶劣环境下使用。
IR-1112系列产品有三种不同的隔离方式,分别对应A、B和C三种型号,这三种型号为IR-1112A、IR-1112B和IR-1112C。具体区别如下:
IR-1112A------隔离RS-232端
IR-1112B------隔离RS-422/485端
IR-1112C------RS-232端、RS-422/485端和外部电源端三端全隔离



特  点:

◆ RS-232端为三线(RXD、TXD、SG)通信(全双工)
◆ RS-422端为四线(T+、T-、R+、R-)通信(全双工)
◆ RS-485端为两线(D+、D-)通信(半双工)
◆ 可带电热插拔
◆ 采用先进的自动流控技术,可自动识别RS-485信号流向,无须RTS流控信号
◆ 自动识别RS-422/RS-485,无须手动选择开关
◆ 透明传输,波特率自适应,用户无须更改协议
◆ RS-232端采用标准的DB-9孔连接器(符合DCE三线定义)
◆ RS-422/485端物理接口为10位接线端子
◆ 外部电源接口同时提供接线柱和插座两种方式,方便用户使用
◆ 提供电源(PWR)、发送(TXD)和接收(RXD)三个指示灯,方便用户查看通信状态

性能指标:
◆ 通信接口:
 RS-232端信号:RXD、TXD、SG
 RS-422端信号:T+、T-、R+、R-、GNDS
 RS-485端信号:D+、D-、GND
◆ 电源接口:VIN(+8~48VDC)、+5V(+5~5.6V)、GND
◆ 通信波特率:50bps~115.2Kbps自适应
◆ 流 控:自动流控
◆ 接口切换方式:RS-422和RS-485自动切换,无须手动设置
◆ 通 信 距 离:0~3Km
◆ 支持节点数:RS-422/485端支持标准的32个通信节点(标准负载)
◆ 隔离保护电压:3000V
◆ RS-422/485端防雷保护电压:7~8V
◆ RS-422/485端防雷保护容量:600W/ms
◆ 静电保护电压:15KV
◆ 功 耗:<0.5W
◆ 工 作 温 度:-40℃~85℃
◆ 湿 度:0%~95%
◆ 尺 寸:(参见说明书)

选型说明:
◆ 当给本产品供电的电源与RS-422/485设备的电源来自相同的供电系统而与RS-232设备不是一个供电系统时,可以选择IR-1112A
◆ 当给本产品供电的电源与RS-232设备的电源来自相同的供电系统而与RS-422/485设备不是一个供电系统时,可以选择IR-1112B
◆ 当以上三个设备(IR-1112、RS-232设备和RS-422/485设备)所用的电源都来自不同的供电系统时,最好选择IR-1112C
◆ 所有IR-1112A和IR-1112B可以适用的场合IR-1112C都可以适用
◆ 详细情况参见《IR-1112产品说明书》
